Conseils pour la mise en place d'une filtration

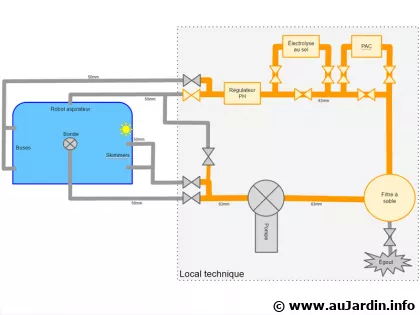

Installation de filtration en 63mm
Installation de filtration en 63mm

Vous envisager la mise en place d'une filtration pour votre piscine ou sa rénovation, voici quelques conseils support à votre réflexion.

Un point fondamental de votre installation technique pour votre piscine est la bonne circulation de l'eau aspirée puis refoulée après la pompe. Cela passe par un certain nombre de points importants à ne pas négliger. L'installation doit bien "respirer" !

Un schéma sinon rien

Un schéma vaut toujours mieux qu'un long discours ! Il peut être réaliser avec n'importe quel outil permettant de faire des présentations comme Impress de la suite Open Office ou Presentations disponible dans Google Drive par exemple. De plus il vous aidera à échanger et à affiner votre installation avec un éventuel prestatire extérieur.

La circulation de l'eau suit un certain nombres d'étapes que vous représenterez sur votre schéma.

  1. La pompe aspire et refoule l'eau pour permettre sa circulation dans le circuit de filtration.

  2. Le filtre filtre les éléments en suspension dans l'eau. L'eau doit y circuler lentement et les éléments de filtration doivent être nettoyés régulièrement. Pour un filtre à sable la qualité et le diamètre du sable seront déterminant sur la qualité finale de l'eau de la piscine.

  3. La pompe à chaleur ou PAC est placé sur un by-pass avant les appareils électroniques qui gèrent la qualité chimique de l'eau comme l'électrolyseur ou le régulateur de PH.

  4. L'électrolyseur au sel est placé sur un by-pass après la pompe à chaleur et avant le régulateur de PH. Il permet d'électrolyser l'eau légèrement salé pour obtenir du chlore pour sa désinfection. Ce matériel couteux n'est pas obligatoire mais il présente de très nombreux avantages.

  5. Le régulateur de PH permet de stabiliser le PH à une valeur définie, en général proche du neutre à 7.

Paramètres de service

Prévoyez un recyclage complet de l'eau toutes les 4 heures (minimum de 6 heures), soit un débit de 15m3/h pour une piscine d'une contenance de 60 m3 par exemple

Pression de service

Une bonne pression de service dans le circuit de filtration est autour de 1 bar. Pour y parvenir voici quelques points de repères dans le désordre. Evidemment l'espace disponible dans le local technique peut ajouter des contraintes.

  • Préférez une installation sous le niveau d'eau de la piscine
  • Prévoyez une installation avec une tuyauterie principale de 63mm de diamètre pour une pompe avec un débit max à partir de 14m3. Une tuyauterie de 50mm risque d'augmenter la pression de service sans pour autant permettre une meilleure circulation à cause du frottement engendré.

  • Evitez les coudes à 90° et les remplacer soit par deux angles de 45° ou soit un coude à 90° à grand angle

  • Vérifiez le débit max de votre filtre par rapport au débit de votre pompe, celle-ci doit avoir un débit bien inférieur. Avec une pompe de 14m3/h, on prendra par exemple un filtre à sable de diamètre 760mm pour 22m3/h max.

  • Installez un bypass pour votre électrolyseur et votre régulateur de PH, cela vous permettra d'envoyer que le débit nécessaire, de plus un aller-retour sur une tuyauterie de 50mm sera suffisant

  • Le niveau de relevage de l'eau au refoulement diminue les performances de la pompe

Le matériel

Prévoyez du matériel adapté au volume de votre piscine et au débit induit par votre pompe. Il est préférable de surdimensionner le matériel plutôt que de le sous-dimensionner. Moins solicité il aura une durée de vie allongée et évitera d'être trop juste et de risquer une panne ou une casse en cas d'une hausse de pression ou autres événements.

Divers

  • Envisagez l'improbable, soit une fuite dans votre installation et assurez-vous que l'écoulement ne causera pas d'inondation voir de cours circuits électriques.

  • Installez une vanne sur chaque circuit; bonde, buses, robot, etc utiles en cas d'une intervention sur l'installation
