L'aquaterre, mettre à la terre la piscine

La prise de terre de la piscine est rarement mise en place, pourtant elle permet de supprimer les erreurs de sonde et les soucis de corrosion des objets métalliques immergés à cause du phénomène d'électrolyse. La mise en place d'un pool-terre va permettre de maîtriser ces paramètres au mieux.

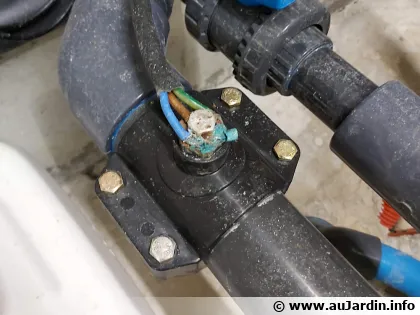

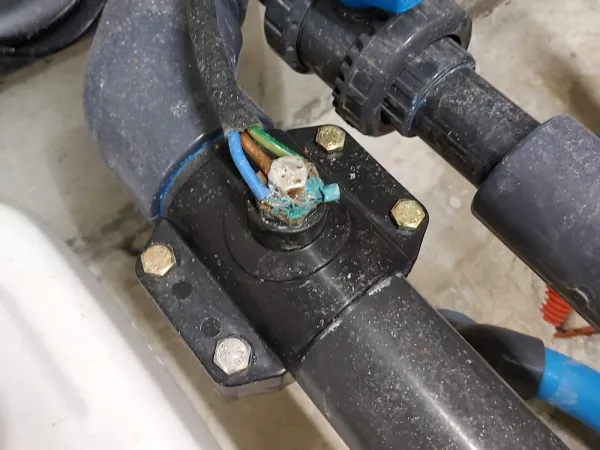

Mise à la terre de la piscine sur une prise dédiée
Mise à la terre de la piscine sur une prise dédiée

Les courants électriques vagabonds

Indétectables par le différentiel, les courants électriques vagabonds (de fuite) parcourent l'eau de la piscine. L'aquaterre ou pool-terre est une prise de terre spécifique dédiée à la piscine qui va permettre de les évacuer de manière efficace.

Appareils liés au fonctionnement et à l'entretien de la piscine, courants statiques ou de défaut de l’habitation, frottement de l'eau sur les conduits en PVC, électrolyseur à sel, métaux de différentes natures, éclairage TBTS, frottement de la turbine de la pompe, provoquent ces courants discrets mais bien réels dans le bassin.

Les courants électriques vagabonds sont alors présents dans l'eau minimisant le fonctionnement de certains appareils notamment de la sonde mais aussi provoquant la corrosion des objets métalliques via le phénomène d'électrolyse. La sonde ainsi déréglée risque d'envoyer des informations erronées impliquant un abus de produits de traitements chimiques.

Notez que ces courants vagabonds ne sont pas dangereux pour les baigneurs.

Comment savoir si la piscine présente des courants électriques vagabonds ?

Prélevez de l'eau de votre piscine dans une grande bassine ou un seau et réalisez les mesures électrochimiques (pH, conductivité...) directement dans le contenant. Si les mesures sont différentes de celles données par la sonde lorsqu'elle fonctionne dans la piscine alors vous êtes en présence de courants de fuite.

Vous pouvez également arrêter tous les appareils électriques de la piscine et prendre la mesure du fil de terre qui relie l'habitation au local technique. Si la mesure ampérométrique est positive, certains courants vagabonds proviennent de l'habitation. Cette dernière solution, bien que peu testée est une des causes majeures des courants de fuite.

Que faire pour évacuer les courants vagabonds ?

Pour évacuer ces courants électriques indésirables une mise à la terre de la masse d'eau va être nécessaire. Pour cela, une anode (ou un manchon en inox) nommé 'pool-terre' ou 'aquaterre' va être utilisée afin de relier la masse d'eau au sol et plus précisément à la terre meuble.

L'anode sera de préférence placée entre la pompe et le filtre. Anode ou manchon inox présentent une borne sur laquelle on va fixer un câble de cuivre nu ou gainé (jaune et vert) de 16 mm² minimum, il sera relié par son extrémité à une prise de terre dédiée exclusivement à la masse d'eau et non pas à celle du tableau de répartition de l'habitation.

Comment et où mettre en place la prise de terre ?

La prise de terre sera constituée d'un ou plusieurs piquets spécifiques enfoncés à 2 m de profondeur au minimum dans le sol. Le nombre de piquets utilisés dépend de la nature du sol (composition, humidité), pensez à vous renseigner sur ce paramètre avant d'installer votre prise de terre. Rajoutez des piquets de terre jusqu'à obtenir une mesure inférieure à 20 ohms. Vous noterez que cette valeur est bien inférieure à celle dédiée à la protection des personnes qui est de 100 ohms. Pour vérifier cette valeur, vous devrez vous munir d'un contrôleur mesureur de terre et de continuité, un petit appareil de mesure bien pratique pour être sûr que votre installation fonctionne correctement.

La nature du sol est importante ; plus le sol est humide, meilleurs seront les résultats et moins de piquets seront nécessaires, c'est pourquoi on préconise une installation des piquets sous l'évacuation de l'eau de la pompe à chaleur, sous une climatisation ou un système d'arrosage automatique si le sol est sec ou caillouteux par nature.

Autre solution qui ne peut être envisagée que lors de la construction de la piscine, la mise en place d'une boucle de terre en fond de fouille. Ce câble en cuivre nu d'une section de 25 mm² sera enfoui à un minimum de 60 cm de profondeur le long des fondations de la piscine. Les deux extrémités de la boucle seront alors reliées à la barrette de mesure.

Notez que la norme NF C 15-100 reste floue concernant ce type de raccordement, les professionnels ont chacun leur avis et il est parfois difficile de s'y retrouver !

Certains préconisent la séparation radicale de la terre de l'habitation de celle du local technique de la piscine, le pool-terre sera alors raccordé à la place de la terre d'habitation dans le coffret électrique situé dans le local technique de la piscine.

D'autres préconisent la solution de facilité adaptable à toutes les installations, en réalisant une mise à la terre de la masse d'eau uniquement avec une résistance réduite à 20 ohms maximum.

À chacun de choisir la solution la plus adaptée à la configuration des lieux, cependant, quelle que soit la piscine, la mise à la terre reste préconisée.
