Installer les canalisations pour la piscine

Vous désirez réaliser le montage de vos canalisations vous-même ? Pour éviter les faux pas, suivez notre petit guide...

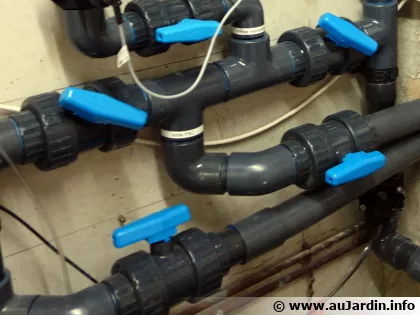

Installation des canalisations dans un local technique en 63mm et 50mm
Installation des canalisations dans un local technique en 63mm et 50mm

A savoir avant de se lancer

Le débit dans la tuyauterie d'une piscine est très important puisqu'il est compris entre 4 et 24 m3/h. Le choix des canalisations est donc un critère primordial pour limiter les soucis de pertes de charge et les fuites. Le PVC est le matériau idéal car il offre une grande résistance à la pression de l'eau et aux produits de traitement.

Faites toujours au préalable un schéma du circuit hydraulique prenant en compte la configuration du local technique, des équipements, du mouvement de l'eau, des pièces à sceller et du type de filtre utilisé.

Pensez à commander 10% de longueur en plus de tuyaux pour ne pas être pris de cours.

Le choix des tuyaux

Le matériau

En général on utilise du PVC rigide pour le circuit vertical, c'est à dire pour descendre les pièces à sceller vers le sol, pour la prise balai qui reçoit beaucoup de pression ainsi que dans le local technique. Les tuyaux utilisés pour ce type de circuit se nomment PVC pression PN10 (10 bars) ou PN16 (16 bars). Ce type de tuyau adopte une couleur plus sombre pour le différencier du PVC domestique. Le PVC souple sera quant à lui utilisé pour rejoindre le local technique.

Le bon diamètre

Il se choisit en fonction de l'installation car il peut avoir une influence sur le fonctionnement de la pompe. Il existe des tuyaux de diamètre 50mm ou 63mm. Attention : les premiers sont moins chers à l'achat mais peuvent obliger à acheter une pompe plus puissante ce qui risque d'augmenter la pression mais pas le débit, avec à la clé des risques de fuites et une grande consommation d'énergie. Plus la canalisation sera longue et coudée, plus il y aura de rétrécissements et de vannes, plus la pression diminuera. C'est ce que l'on nomme la perte de charge. Sachant cela, il sera sage de choisir une tuyauterie de diamètre 63mm à partir d'un débit de 14m3/h.

Pour éviter les pertes de charge, préférez installer plusieurs coudes à 45° plutôt qu'un seul à 90° sinon choisissez-le à grand angle pour faciliter l'écoulement de l'eau.

La préparation du chantier

Les tuyaux en PVC souples sont plus fragiles que les tuyaux en PVC rigide, le sol devra être stabilisé, nivelé et débarrassé des cailloux ou de tout élément perforant. Un lit de sable de 30 cm ou une dalle de béton couverte de sable constitueront une base parfaite pour vos tuyaux. Les canalisations seront enterrées à une profondeur minimale de 80 cm voire 1,20 m dans les régions montagneuses pour éviter le gel.

Le raccordement

Les raccords en PVC (embouts, tés, manchons, coudes...) sont faciles à mettre en place avec de la colle spéciale après avoir passer les parties qui devront être encollées au papier de verre pour les rendre poreuses. Un double encollage de la partie mâle et femelle est nécessaire avant de joindre les deux. Il existe des colles performantes sur les deux types de PVC ou des colles spécifique à chacun.

Lors de l'emboîtement veillez à bien enfoncer les deux parties sans tourner le tuyau afin que votre raccord soit performant.
