Un arrosage automatique goutte à goutte par pompe immergée connectée
Vous disposez d'électricité mais vous ne souhaitez pas la rendre accessible en permanence car vous êtes en congés ou qu'il s'agit de votre résidence secondaire, de la même façon vous ne souhaitez laisser l'eau ouverte pour éviter tout risque de fuite en votre absence et vous disposez de cuves que vous avez rempli au préalable ou avec l'eau de pluie, voici une solution automatique pour un arrosage en goutte à goutte en utilisant une pompe immergée connectée.
Cet article est dans la continuité de notre article sur la mise en place d'un arrosage automatique par gravité. Notre essai reprend une partie du matériel du précedent essai pour y ajouter une pompe immergeable commandée à distance.
Disposer d'un réservoir d'eau
L'arrosage automatique nécessite de disposer d'un réservoir d'eau de pluie ou d'une cuve remplie régulièrement d'eau lors de votre présence intermittente. De son volume dépendra votre autonomie. Une cuve d'un mètre cube type IBC est un bon point de départ et vous assurera plusieurs semaines d'arrosage selon votre surface à couvrir. En reliant plusieurs cuves entre elles par leurs robinets bas et par des tuyaux de 25mm de diamètre vous augmenterez cette autonomie d'autant.
L'avantage de la cuve d'eau dans le cas d'une résidence secondaire est de partir l'esprit tranquille avec les vannes du compteur d'eau fermées. Qui n'a pas connu une fuite sur son système d'arrosage ? Imaginez la facture...
Disposer d'une pompe immergée
Il existe de nombreuses pompes immergées pour collecteur d'eau de pluie permettant l'arrosage du jardin. La fiabilité de la pompe est importante dans ce cadre d'utilisation, renseignez-vous lors de votre choix et lisez les avis. Le choix d'une marque reconnue est bien souvent un gage de qualité.
Disposer d'un mécanisme d'arrêt de la pompe en cas d'absence d'eau type flotteur ou autre est une protection nécessaire pour celle-ci pour qu'elle ne tourne pas une fois la cuve vidée.
Au fil du temps, des dépôts se forment au fond de la cuve de récupération, la pompe doit être équipé d'un filtre pour éviter les macro-particules et son encrassement. Celui-ci devra être vérifié et nettoyer régulièrement.
La longueur du cable d'alimentation de la pompe peut-être un critère. Elles sont souvent fournit avec une longueur suffisante de 10m.
Le diamètre de la pompe a son importance pour pouvoir la glisser dans votre réserve d'eau. Dans le cas d'une cuve IBC, le diamètre intérieur du bouchon est généralement de 14 cm.
Un dernier point à prendre compte est la pression d'eau proposée à la sortie de la pompe et/ou son débit en litres/heure le plus souvent. Est-elle suffisante pour le ou les réseaux de goutte à goutte qu'elle alimente ? En créant des réseaux alimentés chacun leur tour, cela permet de disposer ainsi de plus de pression dans chacun d'entre eux. (Sur notre photo, il s'agit d'une pompe proposant de l'eau en sortie à 2.3 bars).
Installation et branchement de la pompe
La pompe doit être immergée et poser au fond de la cuve dans une partie plane au centre. Branchez la sortie à un tuyau d'irrigation de 25 mm.

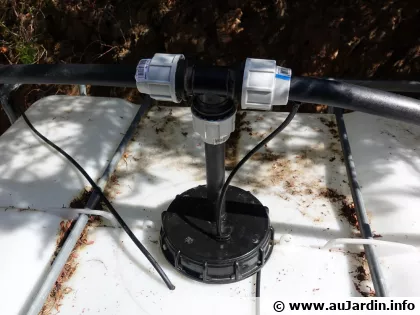

Si le diamètre de la pompe est supérieur au bouchon de la cuve, pratiquez une fente à la scie à métaux pour permettre à l'ouverture d'être plus grande par déformation (cf la photo). Faites un trou du diamètre du cable d'alimentation à son extrémité pour le faire passer.
Percer au centre du bouchon de votre cuve (si elle en est équipée) un trou de 25 mm pour faire passer le tuyau d'irrigation, en son centre pour permettre de le visser ou de le dévisser.
Régler le flotteur de façon à ce qu'il empêche la pompe de s'activer la cuve vide.
Eviter le siphonnage de la cuve d'eau par le principe des vases communicants
A l'arrêt les pompes laissent circuler l'eau et en l'absence d'électrovanne sur le réseau, votre cuve risque de se vider toute seule par le principe des vases communicants.
Pour éviter ce problème, il est important comme vu précédemment de faire sortir le tuyau d'irrigation par le haut et donc au-dessus du niveau de l'eau et non par le bas de la cuve de récupération d'eau. Cela ne suffira pas car une fois la pompe en marche puis arrêtée, en absence d'air dans le tuyau, le principe des vases communicant fait que l'eau continuera de circuler du niveau haut vers le bas, soit votre zone d'arrosage (à moins qu'elle soit en hauteur par rapport à la cuve).
Donc pour éviter ce problème il faut faire entrer de l'air dans le tuyau dans sa partie haute lorsque la pompe s'arrête et que l'orsque la pompe est en fonctionnement, cette partie permettant de faire entrer l'air soit bouchée.
Trois solutions
- Placer par exemple un raccord de tuyau d'arrosage qui bloque le passage de l'eau lorsque celle-ci passe sous pression (raccords de tuyau d'arrosage de type "aquastop").
- Installer une petite valve anti-retour/anti-siphon sur le tuyau de sortie de la pompe.
- Percer un petit trou en partie haut du tuyau à l'extérieur de la cuve, connecter-le à un petit tuyau pour le goutte à goutte que vous relierez au bouchon de la cuve, donc au-dessus du niveau de l'eau. Ainsi lors du passage de l'eau, un peu d'eau passe par ce tuyau et retourne dans la cuve mais surtout lorsque la pompe s'arrête, de l'air entre et empêche le principe des vases communicants.
La seconde solution est la plus fiable, un peu de perte de pression mais c'est négligeable.
Alimenter la pompe au besoin
Pour programmer l'arrosage automatique, une prise extérieure est nécessaire. Pour commander cette prise extérieure vous pouvez l'alimenter sur un télérupteur wifi dans un boitier électrique ce qui vous permettra de la commander manuellement à distance ou à travers d'un scénario prédéfini.
La connexion d'un télérupteur à votre réseau wifi est simple, ensuite il faut l'intégrer dans une application sur votre téléphone gérant les objets connectés (SMART LIFE ou GOOGLE HOME par exemple).
Une fois votre télérupteur wifi ajouté à votre application, vous pouvez créer des scénarios activant ou désactivant votre pompe suivant le jour, l'heure, la météo du jour, etc... Très simple.
Le télérupteur peut-être remplacé par une prise connecté.
Connaitre le niveau d'eau
L'utilisation d'un sonde pour connaitre et maîtriser à distance le niveau d'eau de vos cuves peut être intéressant. Il en existe des versions connectés par le réseau wifi ou zigbee en passant par une passerelle qui permettent de connaitre en temps réel la quantité d'eau restante. Le capteur peut simplement se visser dans le bouchon d'une cuve IBC.
Derniers conseils...
Placez des robinets pour purger l'air au bout de chacun de vos circuits.
Reliez plusieurs cuves de 1000 litres entre elles pour gagner en autonomie en fonction de la place disponible pour leur installation.
Testez votre installation pendant quelques semaines et mesurez la consommation dans la cuve. Cela vous permettra d'estimer le temps d'arrosage disponible en votre absence et d'adapter la durée d'arrosage possible.
