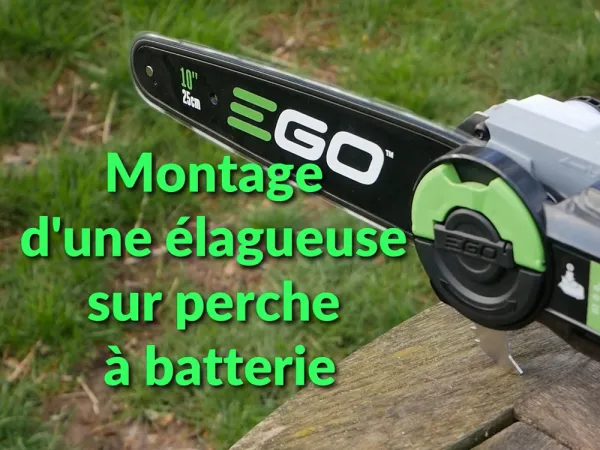

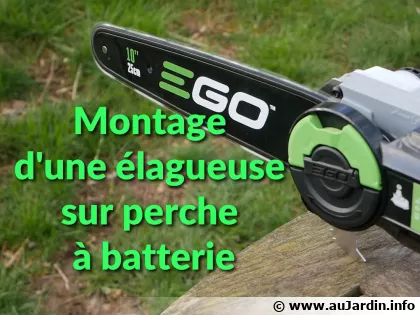

Déballage, montage et essai de l'élagueuse sur perche à batterie EGO kit PS 1003 E

Le carton d'emballage comprend les divers modules de l'élagueuse qu'il sera facile d'assembler.

Que comprend le kit PS 1003 E ?

Le kit PS 1003 E comprend une élagueuse télescopique à laquelle il est possible d'ajouter une rallonge de 1 m vendue séparément.

Le morceau de perche comprend la poignée, il est télescopique. Ces perches en fibre de carbone sont à la fois rigides, solides et légères.

L'autre perche porte le moteur et l’élagueuse.

Le chargeur et la batterie sont compris dans le kit ainsi qu'une bandoulière confortable, une poignée ergonomique mais aussi le guide-chaîne et la chaîne. Cette dernière est si bien affûtée qu'il est conseillé de la manipuler avec des gants. Cette élagueuse est l'équivalent d'une véritable tronçonneuse en miniature.

La chaîne et le guide-chaîne peuvent être changés et rachetés lorsque ces pièces sont usées.

Comment monter l’élagueuse sur perche à batterie EGO kit PS 1003 E ?

Le montage de l'élagueuse, de la chaîne, des perches et de la batterie est simple, sans outil et à la portée de tous.

Mise en place de la chaîne

• posez l’élagueuse à plat sur une table afin de dévisser le capot pour insérer la chaîne, qu'il sera primordial de placer dans le bon sens. Aidez-vous du petit dessin en relief situé au dessus du pignon d’entraînement ;

• lorsque vous serez sûrs de la bonne orientation des lames de la chaîne, posez-la sur la table en l'écartant bien ;

• engagez-la ensuite dans la rainure autour du guide-chaîne. Tendez la boucle bien à l'avant pour qu'elle se positionne de manière tendue. Les lames de la chaîne sont semblables à de petits couteaux très affûtés, n'oubliez pas de porter des gants pour votre sécurité ;

• montez ensuite le guide-chaîne sur l'élagueuse en tenant fermement la boucle de la chaîne puis en la plaçant autour du pignon d’entraînement. Le tout s'installe très facilement ;

• il ne vous reste qu'à revisser le capot. La chaîne devra être tendue de manière optimale, ce qui ne vous posera aucun souci car le réglage de la tension de la chaîne sur cet outil est extrêmement facile. Il suffit de visser à fond le capot pour que la chaîne se mette naturellement en place sans surtension. Si un jour la chaîne se relâchait, il suffirait alors de

  dévisser un peu, puis de revisser le capot à fond pour tout remettre en ordre ;

Ajout d'huile

La mécanique de la chaîne est du guide-chaîne doit impérativement être huilée en permanence pour ne pas être endommagée. Il est donc nécessaire de remplir avant chaque utilisation le réservoir d'huile situé dans le corps du moteur juste au dessus de la lame avec une huile spécifique dite filante ou adhésive. Refermez ensuite le bouchon. Grâce à cet ajout d'huile la chaîne sera lubrifiée au fur et à mesure des travaux.

Installation de la poignée avant

• la poignée avant se visse un peu au dessus de la bandoulière simplement grâce à l'écrou à oreilles ;

• sa hauteur par rapport à la poignée arrière sera réglée par vos soins selon votre morphologie. Pour obtenir le bon réglage, votre bras devra être tendu lorsque vous tiendrez l'élagueuse pendant son utilisation ;

• une fois la bonne hauteur déterminée, serrez l'écrou puis verrouillez la poignée à l'aide du levier vert.

Mise en place des perches et rallonges

Les perches et rallonges sont très facilement assemblées, elles sont simplement clipsées puis verrouillées avec le bouton à molette. La rallonge assure une portée de 5 m plus la hauteur de l'utilisateur.

Toutes ces manipulations de montage, sont évidement réalisées tant que la batterie n'est pas fixée sur l'élagueuse pour d'évidentes raisons de sécurité.

Comment installer la batterie de l’élagueuse sur perche EGO kit PS 1003 E ?

Une fois la batterie extraite de son carton, mettez-la à charger avant de la clipser sous la poignée du moteur de l'élagueuse.

Pour des raisons de sécurité, l'appareil ne se met en marche lorsque l'on appuie sur la gâchette, située sur la partie basse de la poignée, seulement si le bouton de déverrouillage, situé quant à lui sur la partie latérale de la poignée, est enfoncé simultanément. Geste aisément réalisable d'une seule main.

N'oubliez pas de mettre la batterie en charge après chaque utilisation et de la stocker à l'abri.

Avec cette élagueuse électrique et sans fil, tailler les arbres en hauteur est maintenant à la portée de tous les jardiniers.
