Montage d'électrovannes dans un regard d'arrosage enterré
Montage d'électrovannes dans un regard d'arrosage enterré

Voici un exemple illustré d'un montage d'électrovannes dans un regard. Celui, comme ceux qui pourraient suivre, n'est qu'un exemple parmi de multiples solutions ou préférences que chaque installateur peut avoir. Il n'en reste pas moins que certains principes de base sont énoncés.

1/ Montage du collecteur 2/ Positionnement du collecteur 3/ Arrivée du regard 4/ Caler le regard 5/ Rebouchage 6/ Fond de regard 7/ Ménage 8/ Connexions

1/ Montage du collecteur

Ici deux électrovannes avec l'arrivée d'eau au centre. Bien qu'une coupure d'eau principale existe, on place toujours une vanne d'arrêt à l'entrée du regard. Les électrovannes sont démontables avant et après, par les raccords type "union démontable". Les solénoïdes d'électrovanne ont été démonté afin de ne pas s'embêter avec les fils, du scotch de protection (orange ici) empêche l'intrusion de terre. Des amorces de tuyaux permettent de monter le collecteur totalement sans se soucier du reste des canalisations.

2/ Positionnement du collecteur

Après que le trou ait été réalisé pour le regard (plus large que nécessaire), le fond mis à plat, on met en place le collecteur d'électrovannes, ainsi qu'ici une gaine permettant ultérieurement de passer le câble. Les tuyaux sous le collecteur permettent de relever un peu celui ci par rapport au niveau du regard (l'utilité de la chose sera visible après).

3/ Arrivée du regard

Le regard a été découpé à la scie cloche afin de laisser passer les canalisations. Il est positionné par dessus le collecteur. On vérifie sa mise à niveau et son alignement éventuel aux limites du jardin (mur, allée, ...) On remarquera que le regard est volontairement plus grand que nécessaire : c'est une fausse économie que d'essayer de mettre un maximum d'électrovannes dans un petit regard ; la maintenance, les réparations sont difficiles, les raccords non accessibles, ...

4/ Caler le regard

Une fois le regard correctement en place, on commence à reboucher tout autour, doucement afin de ne pas le décaler. Le film géotextile est remonté le long des parois extérieures afin que la terre ne rentre pas dans le regard.

5/ Rebouchage

Une fois bien en place, on peut reboucher totalement. Les amorces de tuyaux trouvent là leur utilité sur certains chantiers où les regards sont posés bien avant les canalisations du jardin.

6/ Fond de regard

On vient remplir le fond de regard de cailloux. Les morceaux de tube qui supportaient le collecteur son enlevés.

7/ Ménage

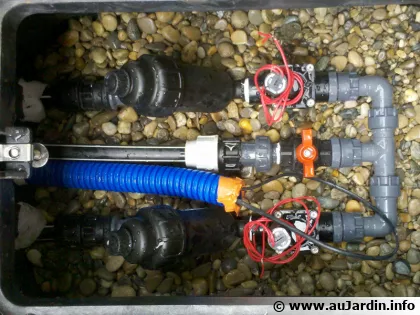

Le regard est nettoyé à l'eau. Tout les composants d'un collecteur sont étanches, donc on peut laver à grande eau. Les solénoïdes sont revissés -à la main- sur les électrovannes, les fils ne vont plus gêner. Le câble multi-brins venant du programmateur est amené dans le regard, plus long que nécessaire (il ne sera pas coupé).

8/ Connexions

Ne reste plus qu'à connecter les fils des solénoïdes avec le câble, à l'aide de connexions étanches. Ici, les connexions sont enfermées dans une boite, par soucis de propreté, afin de ne pas laisser trainer les disgracieuses connexions : attention, ce n'est jamais la boite qui fait l'étanchéité, mais bien les connexions spécifiques employées.

Nicolas
