Rénovation d'un regard d'électrovannes pour l'arrosage enterré

1°/ Montage du nouveau collecteur
1°/ Montage du nouveau collecteur

Voici un exemple de montage d'un regard qui utilise des câbles ou des canalisations existantes.

1°/ Montage du nouveau collecteur 2°/ Le regard 3°/ Connexions 4°/ Finitions

1/ Montage du nouveau collecteur

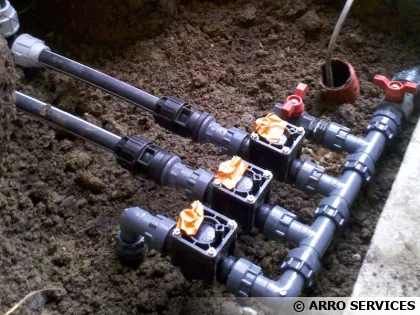

Après que l'ancien regard avec ses électrovannes ait été entièrement démonté (les câbles ne sont pas coupés, il vaut mieux conserver les connexions/branchements), on vient monter un nouveau collecteur complet, en s'adaptant à l'existant.

Ici, trois réseaux d'arrosage, en goutte à goutte, donc trois électrovannes. A été ajouté une vanne d'arrêt à l'entrée du collecteur, ainsi qu'une seconde vanne pour purger facilement le collecteur avant l'hiver.

C'est une solution que je préconise très régulièrement (même si ce n'est pas systématique). Raccords démontables avant et après les électrovannes.

2/ Le regard

On vérifie, on essaye le positionnement du regard. En rénovation, c'est toujours un peu plus complexe que lors d'une création nouvelle. Il faut vérifier qu'un maximum d'éléments et raccords soient à l'intérieur du regard (et non pas sous les bords, les parois, inaccessibles).

3/ Connexions

Le regard a été mis en place, calé, rebouché, il est temps de faire les connexions étanches.

On aperçoit ici les anciennes connexions, (marrons), qui n'ont pas été supprimées afin de repérer les fils au fur et à mesure de la mise en place des nouvelles connexions (bleues ou noires).

4/ Finitions

Une fois terminé, un fond de garviers ou cailloux, puis on lave le regard ; l'ancien câble gris n'a pas été raccourci, et il y a de la place dans ce grand regard pour travailler si besoin.

Nicolas
